详细描述
交易条件 | 供应能力 | ||
---|---|---|---|
付款方式: | L/C, T/T | 生产率: | 30台/月 |
最小起订量: | 1 套/副 | 包装: | 普通包装 |
交货期限: | 40天 |

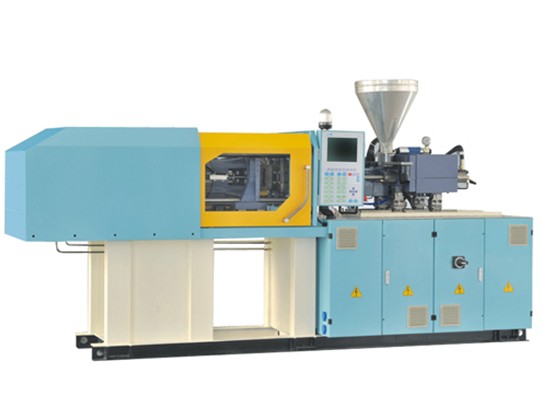

卧式直压注塑机

1.液压部分:
Rexroth 控制阀,确保高响应和高精度。 加之可供选配的MOOG或Rexroth伺服控制阀,可将注塑变成艺术。

2.注射部分:
高度集成的双缸注射结构及中间对称的油路布局,确保了射出动作的平稳与精准。 无焊接的油路设计,为高速、高压提供了*直接的保证。 直线导轨的支承,将摩擦阻力控制在*小范围。

3.直压锁模机构
自主研发的直压锁模机构,高压、高效、节能和环保, 已申请国家发明专利。 可实现680毫米每秒的超快开合模速度和完*的超低压模具保护功能。

4.锁模头板:
科学的模板设计超大的模腔容量,欧标的模具固定孔位。 能使你高端的模具随心而安。 绝*的模板变型控制技术,可确保您制品的精准成型。

锦华系列技术规格参数表:



1.液压部分:
Rexroth 控制阀,确保高响应和高精度。 加之可供选配的MOOG或Rexroth伺服控制阀,可将注塑变成艺术。

2.注射部分:
高度集成的双缸注射结构及中间对称的油路布局,确保了射出动作的平稳与精准。 无焊接的油路设计,为高速、高压提供了*直接的保证。 直线导轨的支承,将摩擦阻力控制在*小范围。

3.直压锁模机构
自主研发的直压锁模机构,高压、高效、节能和环保, 已申请国家发明专利。 可实现680毫米每秒的超快开合模速度和完*的超低压模具保护功能。

4.锁模头板:
科学的模板设计超大的模腔容量,欧标的模具固定孔位。 能使你高端的模具随心而安。 绝*的模板变型控制技术,可确保您制品的精准成型。

锦华系列技术规格参数表:
注射装置 | JH 30 | ||||
螺杆型号 | A | B | C | D | |
螺杆直径(mm) | 20 | 22 | 25 | 28 | |
螺杆行程 (mm) | 110 | 110 | 110 | 110 | |
螺杆长径比(L/D) | 24 | 23 | 20 | 18 | |
理论注塑容量 (cm³) | 35 | 42 | 54 | 68 | |
注射重量(聚苯乙烯) (g) | 31 | 38 | 48 | 61 | |
Ⅱ系列 | 注塑压力(Mpa) | 244 | 202 | 156 | 125 |
保压压力(kgf/cm²) | 2490 | 2058 | 1594 | 1270 | |
注塑速度(mm/sec) | 247 | 240 | 240 | 240 | |
注塑速率(cm³/sec) | 77.4 | 91.2 | 117.8 | 147.7 | |
螺杆转速 (rpm) | 340 | 340 | 340 | 340 | |
Ⅲ系列 | 注塑压力(Mpa) | 168 | 139 | 108 | 86 |
保压压力(kgf/cm²) | 171.4 | 1416 | 1097 | 874 | |
注塑速度(mm/sec) | 358 | 350 | 350 | 350 | |
注塑速率(cm³/sec) | 112.5 | 133 | 171.7 | 215.4 | |
螺杆转速 (rpm) | 340 | 340 | 340 | 340 | |
喷嘴接触力(KN) | 19.8 | ||||
喷嘴进入量(mm) | 50 | ||||
电热功率 (KW) | 4.25 | ||||
合模装置 | |||||
锁模力 (KN) | 300 | ||||
开模力 (KN) | 34.6 | ||||
遗模行程(mm) | 400 | ||||
拉杆间距(mm) | 320X270 | ||||
*大模厚 (mm) | 550 | ||||
*小模厚(mm) | 150 | ||||
顶出点数(pc) | 1 | ||||
顶出力(KN) | 26.4 | ||||
顶出行程(mm) | 70 | ||||
其他 | |||||
特殊系统压力(Mpa) | 25 | ||||
标准系统压力(Mpa) | 21 | ||||
电机功率(KW) | 7.5 | ||||
机械外型尺寸(LxWxH) m | 3.65x0.93x1.57 | ||||
机械重量(T) | 2.5 | ||||
邮箱容积(L) | 150 |

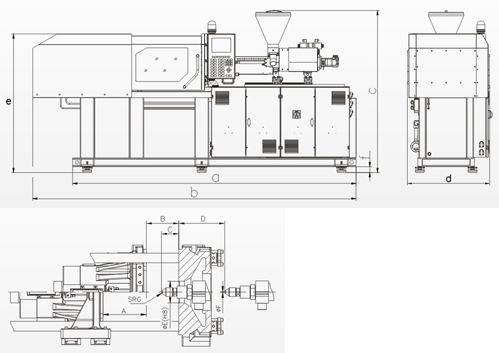

A | B | C | D | E | F | G | a | b | c | d | e | f | |
JH30 | 400 | 150 | 50 | 270 | 100 | 3 | 10 | 3200 | 3650 | 1850 | 930 | 1570 | 70 |
