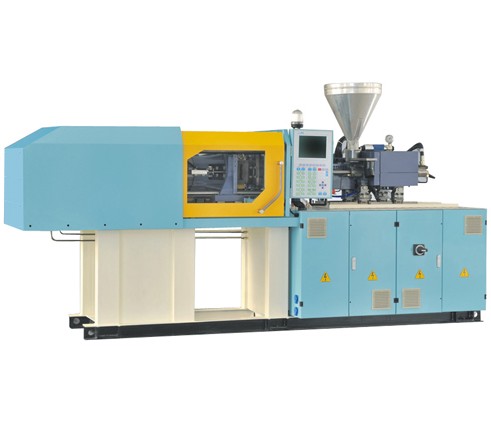

锦华直压式注塑机

型号: JH15
产地: 浙江省宁波市
类别: 其他

加入询盘篮

详细描述
交易条件 供应能力
付款方式: L/C, T/T 生产率: 30台/月
最小起订量: 1 套/副 包装: 普通包装
交货期限: 40天
锦华直压式注塑机
JH15

1.液压部分:
Rexroth 控制阀,确保高响应和高精度。 加之可供选配的MOOG或Rexroth伺服控制阀,可将注塑变成艺术。

2.注射部分:
高度集成的双缸注射结构及中间对称的油路布局,确保了射出动作的平稳与精准。 无焊接的油路设计,为高速、高压提供了*直接的保证。 直线导轨的支承,将摩擦阻力控制在*小范围。

3.直压锁模机构
自主研发的直压锁模机构,高压、高效、节能和环保, 已申请国家发明专利。 可实现680毫米每秒的超快开合模速度和完*的超低压模具保护功能。

4.锁模头板:
科学的模板设计超大的模腔容量,欧标的模具固定孔位。 能使你高端的模具随心而安。 绝*的模板变型控制技术,可确保您制品的精准成型。


锦华系列技术规格参数表:
注射装置 JH 15
螺杆型号 A B C
螺杆直径(mm) 16 18 20
螺杆行程 (mm) 90 90 90
螺杆长径比(L/D) 22.5 20 18
理论注塑容量 (cm³) 18 23 28
注射重量(聚苯乙烯) (g) 16 21 25
Ⅱ系列 注塑压力(Mpa) 317 250 203
保压压力(kgf/cm²) 3233 2555 2069
注塑速度(mm/sec) 246 240 80
注塑速率(cm³/sec) 49.3 61 75.4
螺杆转速 (rpm) 320 320 320
Ⅲ系列 注塑压力(Mpa) 167 132 107
保压压力(kgf/cm²) 1706 1348 1092
注塑速度(mm/sec) 465 460 460
注塑速率(cm³/sec) 93.5 117 144.4
螺杆转速 (rpm) 320 320 320
喷嘴接触力(KN) 14.4
喷嘴进入量(mm) 50
电热功率 (KW) 3.5
合模装置
锁模力 (KN) 14.7
开模力 (KN) 32.5
遗模行程(mm) 270
拉杆间距(mm) 270x220
*大模厚 (mm) 370or470
*小模厚(mm) 100 or 200
顶出点数(pc) 1
顶出力(KN) 18.5
顶出行程(mm) 50
其他
特殊系统压力(Mpa) 25
标准系统压力(Mpa) 23
电机功率(KW) 5.5
机械外型尺寸(LxWxH) m 3.0x0.85x1.4
机械重量(T) 1.5
邮箱容积(L) 100

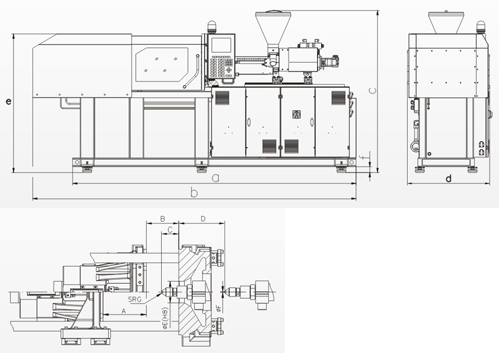

  A B C D E F G a b c d e f
JH15 270 100 50 200 60 1.8 10 2280 3000 1600 790 1430 70
   .
